防短路+寬壓輸入！潤石科技發布車規LDO守護汽車傳感器安全
2025-05-23

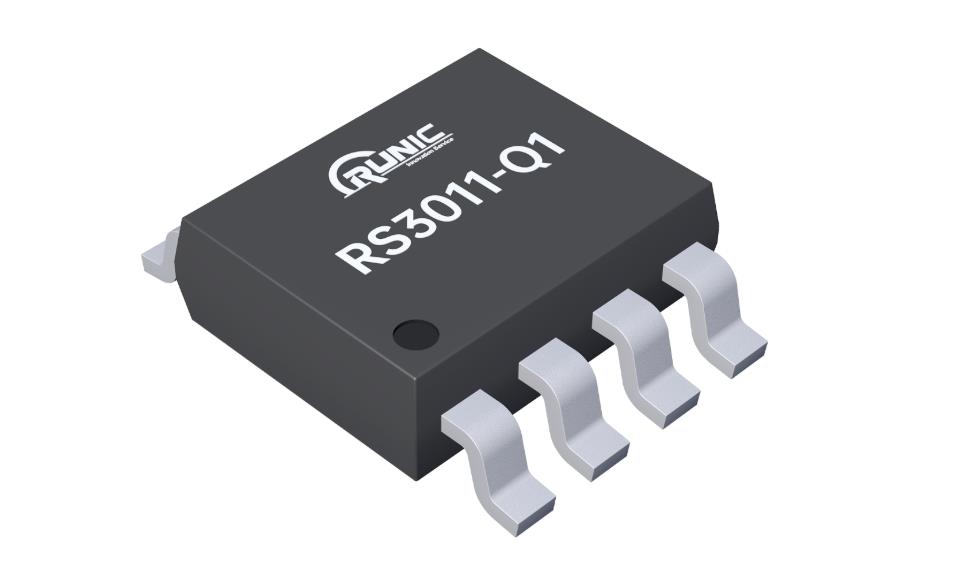

潤石科技近日推出的RS3011-Q1電壓跟隨型LDO，以突破性的技術參數重新定義了汽車非車載傳感器的供電標準。這款采用車規級工藝打造的產品，實現了-40V至45V的超寬輸入耐壓范圍，輸出電壓精確跟蹤參考輸入（VOUT=VREF），最大跟蹤誤差僅4mV，為汽車電子系統提供了前所未有的供電可靠性保障.
RS3011-Q1采用車規級工藝，最大化安全余量設計，具有-40V到45V的輸入耐壓承受能力，并提供最大300mA的輸出電流，滿足汽車電子應用場景的高可靠性要求。
其主要特點如下：
? 輸入極限電壓支持-40V~45V；
? 可調輸出電壓范圍1.5V 到 40V；
? 輕載下自身消耗電流80μA；
? 提供最大300mA的輸出電流能力；
? 最大4mV跟蹤誤差輸出；
? 高電源紋波抑制能力，PSRR達78dB@100Hz ；
? 低Dropout電壓，280mV@200mA；
? 反極性保護；
? 輸出短路到地保護、輸出短路到電源保護；
? 輸出腳感性負載鉗位保護；
? 具有過溫保護和過流保護；

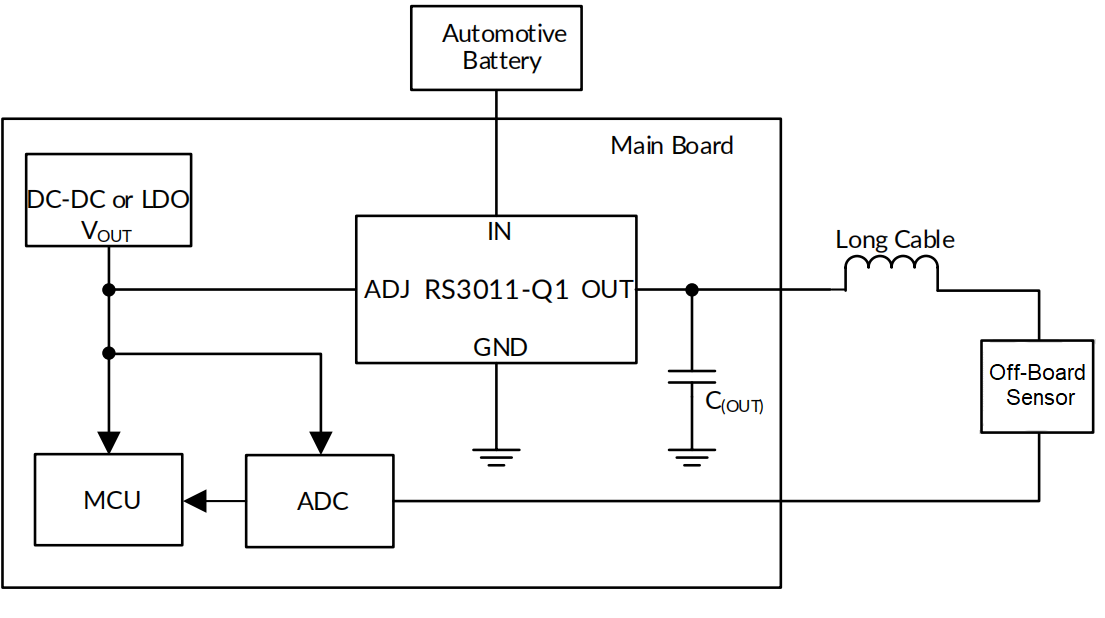

典型應用電路
電壓跟隨型LDO主要是針對汽車電子應用領域的特殊電路保護設計，當然也可以用于其他需要實時可調電源的供電系統，比如透過控制DAC直接給ADJ腳需要的輸出電壓，就可以實現高精度的實時可調的供電電源。
RS3011-Q1內部背靠背PMOS拓?fù)?，無需使用外部二極管即可實現反極性條件下的保護，特別適合需要防反接防倒灌功能的電路。

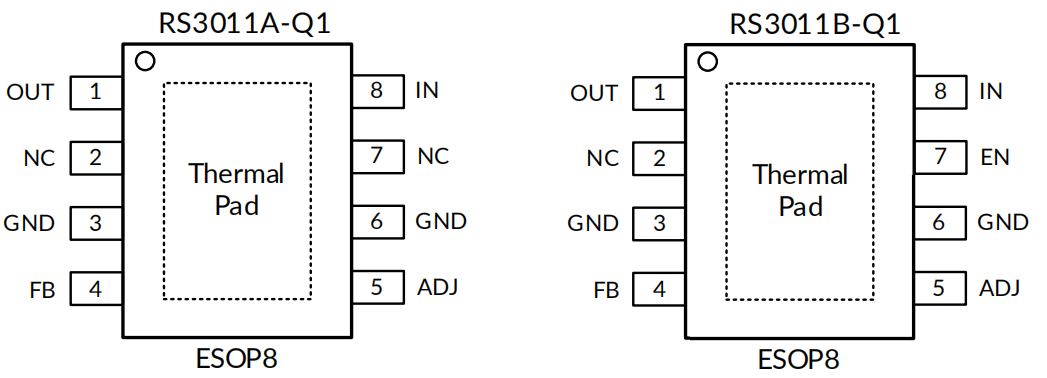

RS3011-Q1提供標準ESOP8封裝，與市場常用型號完全兼容，并提供帶使能和不帶使能兩種版本，以滿足不同產品系統的設計需求。
RS3011-Q1車軌級認證已經在進行中，樣品已經入庫，歡迎索樣對比測試。
